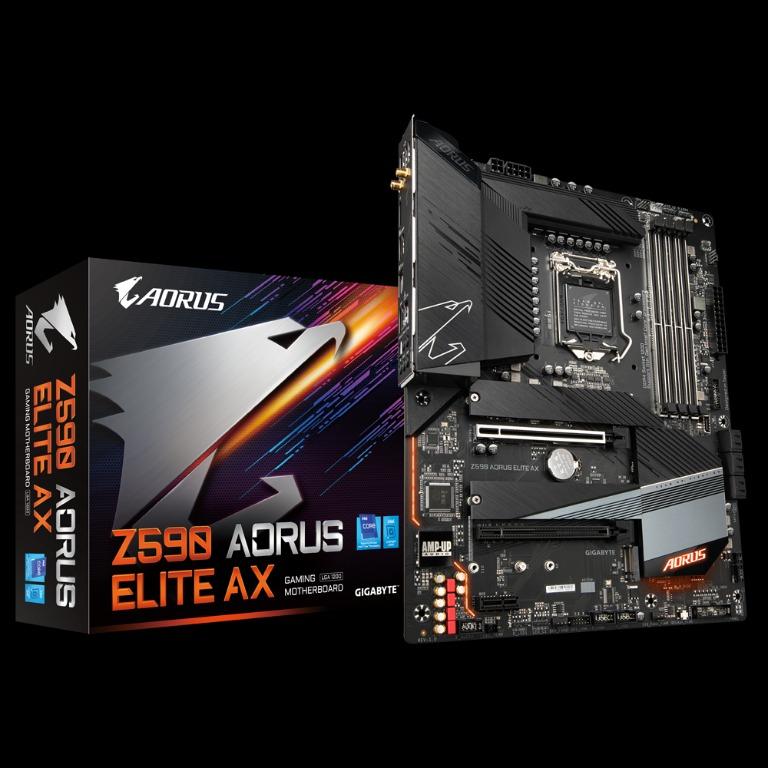

Gigabyte Z590 AORUS ELITE AX ATX 底板

LGA1200插槽，支援：

1. 第十一代 Intel^® Core™ i9處理器 / Intel^® Core™ i7處理器 / Intel^® Core™ i5處理器
2. 第十代 Intel^® Core™ i9處理器 / Intel^® Core™ i7處理器 / Intel^® Core™ i5處理器 / Intel^® Core™ i3處理器 / Intel^® Pentium^®處理器 / Intel^® Celeron^®處理器*
   * 僅限擁有4 MB Intel^® Smart Cache，即Intel^® Celeron^® G5xx5系列處理器。
3. L3快取記憶體取決於CPU

(詳細支援列表請參考 “CPU 支援列表”)

1. Intel^® Z590高速晶片組

1. 第十一代 Intel^® Core™ i9/i7/i5處理器：
   支援 DDR4 5400 (O.C)/ DDR4 5333(O.C.)/ DDR4 5133(O.C.)/DDR4 5000(O.C.)/4933(O.C.)/4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MHz
2. 第十代 Intel^® Core™ i9/i7處理器：
   支援DDR4 2933/2666/2400/2133 MHz
3. 第十代 Intel^® Core™ i5/i3/Pentium^®/Celeron^®處理器：
   支援DDR4 2666/2400/2133 MHz
4. 4個DDR4 DIMM插槽，最高支援到128 GB (單一插槽支援32 GB容量)
5. 支援雙通道記憶體技術
6. 支援ECC Un-buffered DIMM 1Rx8/2Rx8記憶體(non-ECC模式運作)
7. 支援non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16記憶體
8. 支援Extreme Memory Profile (XMP)記憶體

(詳細支援列表請參考 “記憶體支援列表”)

內建於有顯示功能的處理器-支援Intel^® HD Graphics：

1. 1個DisplayPort插座，可支援至最高4096×2304@60 Hz的解析度
   * 支援DisplayPort 1.2版本及HDCP 2.3。

(顯示功能所支援的規格將因使用的CPU而有差異。)

1. 內建Realtek^® ALC1220-VB晶片
   * 後方音源插座提供的音效輸出孔支援DSD音訊。
2. 支援High Definition Audio
3. 支援2/4/5.1/7.1聲道
4. 支援S/PDIF輸出

1. 內建Realtek^® 2.5GbE 網路晶片 (2.5 Gbit/1 Gbit/100 Mbit)

Intel^® Wi-Fi 6 AX201:

1. WIFI a, b, g, n, ac with wave 2 features, ax，支援2.4/5 GHz無線雙頻
2. BLUETOOTH 5.1
3. 支援11ax 160MHz無線通信標準，可支援至最高2.4 Gbps
   * 實際傳輸速度將因使用環境及設備而有所差異。

1. 1個PCI Express x16插槽，支援x16運作規格(PCIEX16)
   * 為發揮顯示卡最大效能，安裝一張顯示卡時務必安裝至PCIEX16插槽。
   (PCIEX16插槽支援PCI Express 4.0)*
   只有第十一代處理器支援此功能。
2. 1個PCI Express x16插槽，支援x4運作規格(PCIEX4)
3. 1個PCI Express x1插槽
   (PCIEX4及PCIEX1插槽皆支援PCI Express 3.0)

1. 支援AMD Quad-GPU CrossFire™及2-Way AMD CrossFire™技術

內建於CPU：

1. 1個M.2插座(支援Socket 3，M key，type 2260/2280/22110 PCIe 4.0 x4/x2 SSD) (M2A_CPU)*
   * 只有第十一代處理器支援此功能。

內建於晶片組：

1. 1個M.2插座(支援Socket 3，M key，type 2260/2280/22110 PCIe 3.0 x4/x2 SSD) (M2B_SB)
2. 1個M.2插座(支援Socket 3，M key，type 2260/2280/22110 SATA 及 PCIe 3.0 x4/x2 SSD) (M2P_SB)
3. 6個SATA 6Gb/s插座

支援RAID 0、RAID 1、RAID 5及RAID 10功能
* M.2/SATA插座安裝注意事項，請參考「1-7 插座及跳線介紹」章節說明。
Intel^® Optane™ Memory Ready

內建於晶片組：

1. 1個USB Type-C^®連接埠在後方面板，支援USB 3.2 Gen 2×2
2. 1個USB Type-C^®連接埠，支援USB 3.2 Gen 2，需經由排線從主機板內USB插座接出
3. 2個USB 3.2 Gen 2 Type-A連接埠(紅色)在後方面板
4. 5個USB 3.2 Gen 1連接埠(3個在後方面板，2個需經由排線從主機板內USB插座接出)

內建於晶片組+2個USB 2.0 Hub：

1. 8個USB 2.0/1.1連接埠(4個在後方面板，4個需經由排線從主機板內USB插座接出)

1. 1個24-pin ATX主電源插座
2. 1個8-pin ATX 12V電源插座
3. 1個4-pin ATX 12V電源插座
4. 1個CPU風扇插座
5. 1個CPU水冷風扇插座
6. 3個系統風扇插座
7. 1個系統風扇/水冷幫浦插座
8. 2個可編程LED燈條電源插座
9. 2個RGB LED燈條電源插座
10. 6個SATA 6Gb/s插座
11. 3個M.2 Socket 3插座
12. 1個前端控制面板插座
13. 1個前端音源插座
14. 1個USB Type-C^®插座，支援USB 3.2 Gen 2
15. 1個USB 3.2 Gen 1插座
16. 2個USB 2.0/1.1插座
17. 2個Thunderbolt™擴充子卡插座
18. 1個安全加密模組插座(限搭配GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0使用)
19. 1個清除CMOS資料針腳
20. 1個Q-Flash Plus按鈕

* 所有主機板上搭載之風扇接頭均支援一體式水泵, 標準水泵及高性能風扇, 提供至高2安培/12伏特總和24瓦特輸出

1. 1個USB Type-C®連接埠，支援USB 3.2 Gen 2×2
2. 2個USB 3.2 Gen 2 Type-A連接埠(紅色)
3. 3個USB 3.2 Gen 1連接埠
4. 4個USB 2.0/1.1連接埠
5. 2個SMA天線連接埠(2T2R)
6. 1個DisplayPort插座
7. 1個RJ-45埠
8. 1個S/PDIF光纖輸出插座
9. 5個音源接頭

1. 內建iTE^® I/O 控制晶片

1. Voltage detection
2. Temperature detection
3. Fan speed detection
4. Water cooling flow rate detection
5. Fan fail warning
6. Fan speed control
   * Whether the fan speed control function is supported will depend on the fan you install.

1. 1個256 Mbit flash
2. 使用經授權AMI UEFI BIOS
3. PnP 1.0a、DMI 2.7、WfM 2.0、SM BIOS 2.7、ACPI 5.0

1. 支援APP Center
   * APP Center 支援的程式會因不同主機板而有所差異；各程式所支援的功能也會依主機板的規格而不同。
   @BIOS
   EasyTune
   Fast Boot
   Game Boost
   ON/OFF Charge
   RGB Fusion
   Smart Backup
   System Information Viewer
2. 支援Q-Flash Plus
3. 支援Q-Flash
4. 支援Xpress Install

1. Norton^® Internet Security (OEM version)
2. Realtek^® 8125 Gaming LAN Bandwidth Control Utility

1. 支援Windows 10 64-bit

1. ATX規格；30.5公分x 24.4公分
